一、工作原理

旋風除塵高溫灰冷卻輸送系統是我公司根據用戶實際需要開發的新產品，用于鍋爐煙道、旋風分離器、過熱器等底灰的冷卻及輸送。這些及類似位置的積灰通常情況下未經冷卻直接進入輸灰系統，由于積灰的溫度較高（約700℃-900℃），積灰對輸灰系統造成很多不利影響：

1. 高溫積灰易損壞輸送路徑中的閥門和儀表，增加了檢修維護費用。

2. 高溫積灰沖刷管道，加劇了管道的磨損，管道磨損泄漏后，易發生安全事故。

3. 高溫積灰本身存在大量的熱能，由于沒有回收，熱能損失。

另外，氣力除灰系統一般結構緊湊，采用其它結構復雜、體積龐大的冷灰器沒有足夠空間。所以需要開發一種占用空間小，操作簡單而又高效實用的冷灰器。經過系統升級改造，利用立式冷灰器可以徹底解決以上問題。

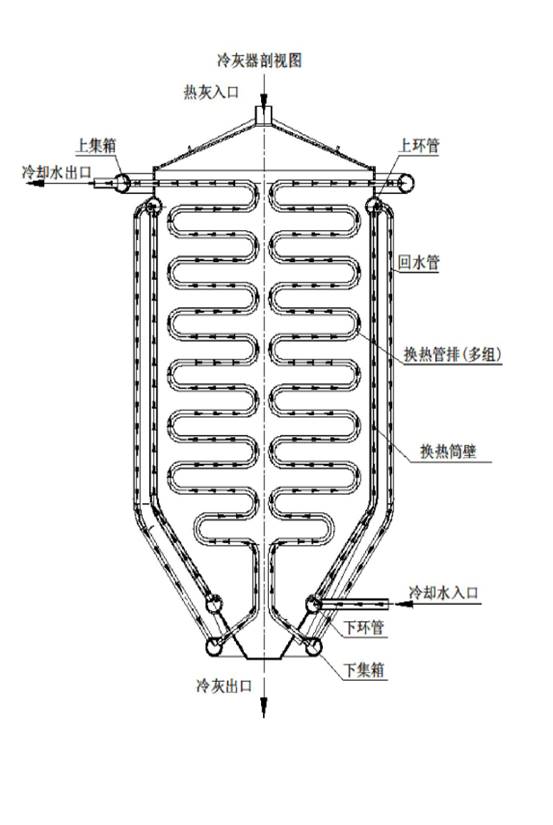

工作原理：高溫?zé)峄以谥亓ψ饔孟卵剡M(jìn)灰管進入冷灰裝置筒體，在進灰管與冷灰裝置筒體之間，安裝有進灰膨脹節，此膨脹節可吸收進灰管高溫產生的位移。筒體內分布多層多列蛇形管并通冷卻水，熱灰通過換熱管同凝結水進行熱交換，實現高溫積灰的冷卻。冷卻后的熱灰，進入出口下方的倉泵，再經過氣力輸灰裝置將冷卻后的積灰運往灰倉，使原本污染嚴重的排灰系統變得干凈整潔環保。熱灰是在重力作用下呈自然流動狀態，對立式冷灰器的筒體內壁、筒體內換熱管的磨損極輕，因此立式冷灰器中參與與熱灰進行熱交換的各部件的壽命就能夠保證。

立式冷灰器可以利用鍋爐的凝結水同進入冷灰器的積灰進行熱交換，在降低積灰溫度保證滿足氣力輸送要求的同時，提高了凝結水的溫度，既減少了高溫積灰對氣力輸送設備的損害，又充分回收了積灰的熱量，達到雙效節能的效果。

整體評測并與常規冷灰器輸送系統相比較，本產品節能效果明顯，布置合理、簡潔。原有堆場現改成灰?guī)煅b卸灰，方便又環保。

二、節能對照表

按照48MW 85噸鍋爐來計算，旋風分離器每小時排900℃灰約1噸，經過冷灰器熱量轉換可節約煤量約28公斤/小時，每天節約672公斤。按180天計算約120噸左右，煤價到廠價約350元/噸，一個供暖期能節約42000元左右。如果用滾筒式冷灰器，耗電量每小時約5度，每天約120度，成本1元/度，一個供暖期能節約21600元。以前用人工出灰還需人工工資，約15000~20000元。總的計算下來，用旋風除塵高溫灰冷卻輸送系統每年能節約85000元左右，約3個采暖期收回投資成本，同時達到環保要求。

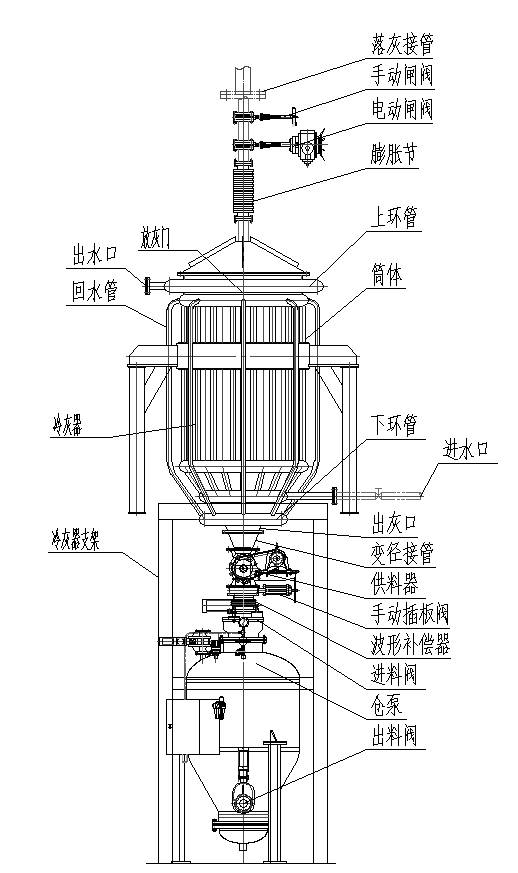

三、冷灰器輸灰系統圖

四、膜式壁冷灰器

五、產品結構特點和優點

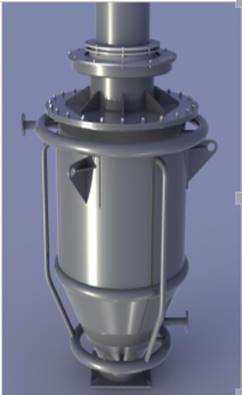

六、成品 照片和三維效果圖

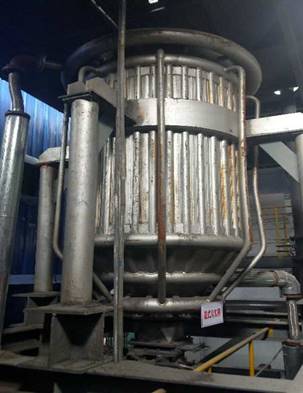

山東現場安裝圖

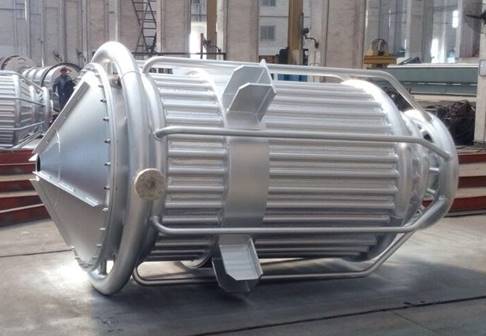

車間膜式壁冷灰器成品圖
